¿Qué espacio entre vigas se debe utilizar debajo de la plataforma de WPC?

Incluso los tableros compuestos de la más alta calidad fallarán si se compromete la subestructura debajo de ellos. El espacio entre las vigas sigue siendo el principal determinante de la integridad estructural, la longevidad estética y la validez de la garantía de una plataforma. Los constructores a menudo subestiman esta base fundamental. A diferencia de la madera tradicional, los materiales compuestos poseen umbrales de flexión muy específicos. La evaluación de estos productos modernos requiere una comprensión clara de sus perfiles físicos. Debe saber cómo las arquitecturas sólidas versus huecas dictan los requisitos de estructura. Ignorar estas directrices conduce directamente a suelos hundidos y a una tensión grave del material. Esta guía describe las realidades de ingeniería y los estándares de cumplimiento necesarios para construir un espacio exterior seguro. Exploraremos las métricas específicas de espacio entre vigas necesarias para una instalación segura y que cumpla con el código. Aprenderá exactamente cómo adaptar su estructura a distintos perfiles de terraza y ángulos de instalación.

Conclusiones clave

• Espaciado estándar: Las instalaciones residenciales perpendiculares requieren universalmente un espacio máximo de 16 pulgadas entre centros (OC).
• Ajustes diagonales: la instalación de tablas en un ángulo de 45 grados reduce el espacio máximo permitido a 12 pulgadas OC.
• Variables de perfil: las plataformas huecas de WPC a menudo requieren un espaciado más estrecho entre las vigas o un soporte de tapa de extremo específico en comparación con las tablas sólidas para evitar daños por compresión.
• Cumplimiento de la garantía: Las pautas del fabricante reemplazan los códigos de construcción generales; exceder los tramos recomendados anula automáticamente las garantías estructurales.

El costo de un marco que no cumple con las normas: riesgos de desviación y garantía

Los materiales compuestos se expanden y contraen térmicamente cuando se exponen a la luz solar. Carecen de la rígida veta natural que se encuentra en la madera dura tradicional. Esta física material única los hace muy susceptibles a hundirse si los dejas sin suficiente soporte. Debe proporcionar un marco estable y estrechamente espaciado para compensar esta flexibilidad diseñada. Sin el soporte adecuado debajo de las tablas, la superficie de la plataforma pierde rápidamente su integridad estructural.

Exceder los límites de alcance del fabricante crea un riesgo de deflexión inmediata. La plataforma desarrolla una superficie "ondulada" a medida que las tablas se hunden entre las vigas. La acumulación de agua se convierte en un problema persistente en estas áreas hundidas. La acumulación de humedad acelera la acumulación de suciedad y la degradación de la superficie. El tráfico peatonal intenso sobre un marco con soporte inferior también provoca fracturas por tensión localizadas alrededor de los clips de sujeción. Estas fracturas debilitan toda la estructura de la plataforma con el tiempo.

Todos los principales fabricantes de composites exigen un estricto cumplimiento del espaciado en el centro (OC) publicado. Enmarcar a 24 pulgadas OC era una práctica estándar en algunas plataformas de madera más antiguas. Sin embargo, colocar nuevos tableros compuestos en un marco de 24 pulgadas anula universalmente las garantías modernas. Los fabricantes rechazarán reclamos estructurales si descubren marcos que no cumplen con las normas durante una inspección. Debe seguir sus especificaciones técnicas para proteger su inversión.

Aconsejamos a los planificadores de proyectos que auditen cuidadosamente las subestructuras existentes. Haga esto antes de comprometerse con cualquier proyecto de repavimentación de la plataforma. La modernización de vigas viejas para cumplir con los estándares modernos agrega un tiempo de mano de obra significativo. Es posible que deba agregar vigas intermedias para fortalecer un marco obsoleto. La identificación temprana de estos requisitos evita retrasos inesperados durante la fase de instalación.

Errores comunes en la evaluación de subestructuras

• Suponiendo que los marcos de madera viejos cumplan automáticamente con los estándares compuestos modernos.
• Medir el espaciamiento de las vigas desde los bordes en lugar de desde los puntos centrales.
• Ignorar los primeros signos de pudrición de las vigas antes de instalar una plataforma nueva.

Métricas de espaciado de vigas estándar para terrazas de WPC

Tabla de referencia de espaciado de vigas estándar

Instalaciones de 90 grados (perpendiculares)

Los estándares de la industria dictan universalmente 16 pulgadas OC como espacio residencial máximo. Esto se aplica estrictamente a diseños perpendiculares estándar. Los constructores de todo el mundo confían en esta métrica para garantizar una superficie de plataforma rígida. Las 16 pulgadas no deberían ser una sugerencia, sino un máximo absoluto. Muchos instaladores profesionales prefieren bajar a 12 pulgadas OC para una sensación aún más firme bajo los pies.

Este marco de 16 pulgadas soporta de manera óptima el requisito de carga viva residencial estándar de 40 PSF (libras por pie cuadrado). El Código Residencial Internacional (IRC) exige esta capacidad de carga específica para terrazas al aire libre. Al mantener la distancia ajustada, se distribuyen los impactos fuertes de manera uniforme por todo el marco. El material compuesto depende completamente de esta distribución de carga para evitar la flexión hacia abajo.

Instalaciones de 45 grados (diagonales)

Los diseños diagonales cambian fundamentalmente la geometría estructural de su terraza. La instalación de tablas en un ángulo de 45 grados aumenta la distancia física que la tabla debe abarcar entre las vigas. Un espacio recto de 16 pulgadas se extiende hasta casi 22,6 pulgadas a lo largo de la línea diagonal. Esta luz excesiva supera fácilmente los límites de flexión de los materiales compuestos estándar.

Debe cambiar su métrica de encuadre para adaptarse a este diseño visual. Los constructores deben reducir el espacio entre las vigas a 12 pulgadas OC para instalaciones diagonales. Esta rejilla más estrecha mantiene la misma rigidez estructural que una construcción perpendicular estándar. La luz reducida evita que las tablas diagonales reboten cuando hay mucho tráfico peatonal.

Tableros para marcos y interruptores de cuadros

Los bordes perimetrales requieren técnicas de encuadre especializadas. No puede confiar en tramos de vigas estándar para soportar los bordes de los marcos de cuadros. Estos bordes exigen bloques planos adicionales o marcos de escalera instalados entre las vigas principales. Este respaldo estructural le da a los tableros perimetrales una superficie continua para una sujeción segura. También evita que los bordes se doblen bajo tensión térmica.

La gestión de las costuras es igualmente crítica en el campo de la cubierta principal. Debe utilizar técnicas de doble viga en los tableros rompedores. Esto garantiza que cada extremo de la tabla reciba un soporte estructural dedicado. Compartir una sola viga entre dos extremos de tablas provoca grietas y una fijación inadecuada. Las vigas dobles también ofrecen suficiente espacio para crear las juntas de dilatación térmica necesarias.

Demandas estructurales de las tarimas huecas de WPC frente a los perfiles sólidos

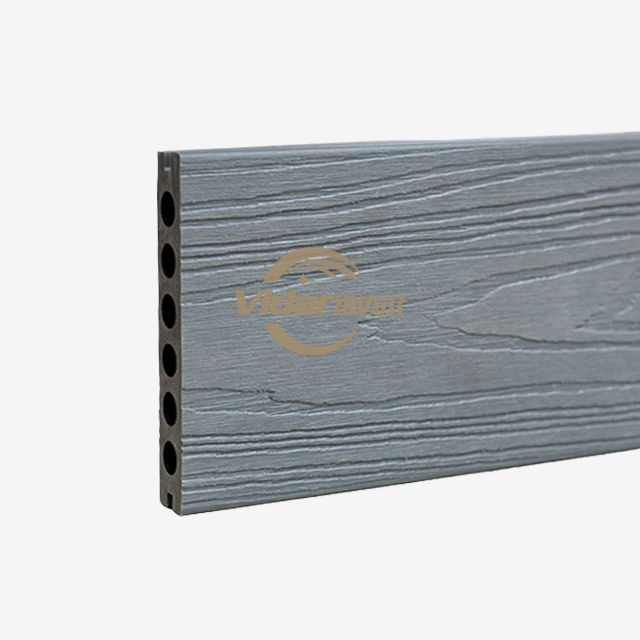

Debe comprender la arquitectura del perfil antes de finalizar un plan de estructura. Los tableros macizos presentan un núcleo denso y continuo. Manejan la tensión estructural de manera muy similar a la madera tradicional. Por el contrario, los tableros huecos utilizan cavidades internas diseñadas. Al seleccionar un perfil especializado, al comparar materiales sólidos con las terrazas de WPC, las terrazas huecas de WPC revelan claras diferencias de ingeniería. Estas cavidades reducen el peso total pero alteran fundamentalmente la forma en que la tabla maneja la presión hacia abajo.

Los tableros huecos ofrecen importantes ventajas en la manipulación y el transporte. Sin embargo, sus luces estructurales suelen ser menos tolerantes ante cargas de alto impacto. Poseen sensibilidades de compresión específicas. Dejar caer objetos pesados ​​o colocar muebles macizos puede aplastar los canales huecos si carecen de soporte subyacente. Esta sensibilidad debe compensarse mediante un meticuloso diseño de la subestructura.

Estas diferencias arquitectónicas requieren ajustes de espaciado precisos. Algunos perfiles huecos exigen un espaciado OC estricto de 12 pulgadas. Requieren esta cuadrícula más estrecha incluso en construcciones residenciales perpendiculares estándar. La luz reducida evita la curvatura estructural y protege las cavidades internas de daños por compresión. Consulte siempre la ficha técnica del fabricante para confirmar el límite de luz exacto para perfiles huecos.

Las restricciones de fijación también dictan la precisión del encuadre. La colocación de las vigas debe alinearse perfectamente con las secciones gruesas y sólidas de las tablas huecas. Necesita esta alineación para una fijación segura del clip oculto. Si las vigas se salen del diseño, los clips podrían morder las paredes delgadas de la cavidad en lugar de la red sólida. Esto no deja absolutamente ningún lugar para inconsistencias en el marco.

Estándares de cumplimiento comerciales versus residenciales

Las discrepancias en los códigos de carga definen la brecha entre proyectos residenciales y comerciales. El código IRC residencial estándar exige una capacidad de carga viva de 40 PSF. Los espacios públicos enfrentan un tráfico significativamente mayor. El Código Internacional de Construcción (IBC) generalmente requiere una capacidad de carga viva de 100 PSF para plataformas comerciales. Debe construir un marco drásticamente más fuerte para cumplir con este estricto estándar.

Las actualizaciones comerciales alteran fundamentalmente las prácticas de instalación estándar. Las aplicaciones comerciales de terrazas de WPC requieren casi universalmente reducir el espacio entre las vigas. Los constructores generalmente reducen los claros a 12 pulgadas OC o incluso 10 pulgadas OC. Aplican estas estrictas métricas independientemente del ángulo de instalación. Esta densa rejilla garantiza que la plataforma pueda soportar grandes multitudes de forma segura sin ninguna deflexión estructural.

Debe tratar el espaciamiento preciso entre las vigas como una estrategia central de mitigación de riesgos. Los contratistas comerciales que manejan construcciones del sector público enfrentan una responsabilidad enorme. Los fallos estructurales en zonas de mucho tráfico tienen graves consecuencias jurídicas y financieras. Pasar rigurosas inspecciones municipales requiere un cumplimiento absoluto de estos estrictos estándares comerciales. La precisión aquí protege tanto al público como al contratista.

Mejores prácticas para el enmarcado comercial

1. Consulte siempre los códigos municipales locales antes de establecer la rejilla de vigas final.
2. Utilice soportes para vigas de alta resistencia diseñados específicamente para aplicaciones de carga elevada.
3. Implemente un bloqueo continuo a mitad del tramo en todo el marco de la plataforma.

Realidades de la implementación: bloqueo y estabilidad de la subestructura

El espaciamiento de las vigas por sí solo no garantiza una estructura rígida y permanente. Debe instalar bloqueos a mitad de tramo, comúnmente conocidos como noggins. Los constructores colocan estos soportes transversales a intervalos regulares, normalmente cada cuatro a seis pies. Los noggins evitan que las vigas de madera tratada se tuerzan mientras se secan. Bloquean rígidamente el espacio de 16 pulgadas en su lugar durante toda la vida útil de la plataforma.

La fijación de tableros de fascia conlleva requisitos de marco específicos y, a menudo, más estrictos. La fascia cuelga verticalmente y soporta su propio peso. Se enfrenta a una exposición térmica extrema en el borde exterior de la plataforma. Esto exige un ajuste cada 12 pulgadas para evitar el pandeo térmico. Debe enmarcar el perímetro de la plataforma con suficiente respaldo vertical para acomodar estos estrechos intervalos de sujeción.

La integración de materiales juega un papel vital en la estabilidad de la subestructura a largo plazo. Los tableros compuestos de alta calidad duran fácilmente 25 años. Los marcos de madera sin tratar a menudo sucumben a la pudrición por humedad mucho más rápido. Recomendamos encarecidamente aplicar cinta protectora para vigas antes de la instalación de la plataforma. La cinta sella el borde superior de la madera. Garantiza que el marco de madera dure más que la superficie compuesta que descansa sobre él.

Conclusión

El despliegue exitoso de una plataforma compuesta depende completamente de una base construida con precisión. No se puede corregir un marco mal espaciado una vez que la plataforma esté asegurada. El cumplimiento de estrictas pautas de centrado de 16 o 12 pulgadas garantiza una superficie perfectamente plana, segura y duradera. También garantiza que las garantías del fabricante permanezcan completamente intactas.

Recomendamos a los compradores comparar su perfil de material específico con las especificaciones de ingeniería oficiales. Determine si está instalando tablas sólidas o huecas. Confirme el ángulo de instalación deseado. Finalmente, revise la ficha técnica del fabricante antes de finalizar su pedido de madera. Estos sencillos pasos eliminan las conjeturas y evitan una reconstrucción costosa.

Preguntas frecuentes

P: ¿Puedo instalar terrazas de WPC en vigas espaciadas a 24 pulgadas entre sí?

R: No. El espaciado de las vigas a 24 pulgadas OC está reservado para madera extragruesa especializada o compuestos estructurales específicos. La colocación de tableros compuestos estándar en un marco de 24 pulgadas provocará un hundimiento inmediato. También anula universalmente las garantías estructurales del fabricante.

P: ¿Necesito un espaciado diferente entre vigas para las terrazas huecas de WPC?

R: A menudo, sí. Dependiendo del fabricante, los perfiles huecos pueden requerir espacios más reducidos, como 12 pulgadas OC. Poseen umbrales de carga diferentes en comparación con los tableros macizos. Consulte siempre la hoja de especificaciones del producto específico antes de enmarcar.

P: ¿Cómo arreglo el espacio entre las vigas en el marco de una plataforma existente?

R: Puede actualizar un marco OC antiguo de 24 pulgadas "hermanando" nuevas vigas o agregando vigas intermedias entre las existentes. Esto eleva el marco al estándar OC de 16 pulgadas necesario para las actualizaciones de materiales compuestos.
